Short Description:

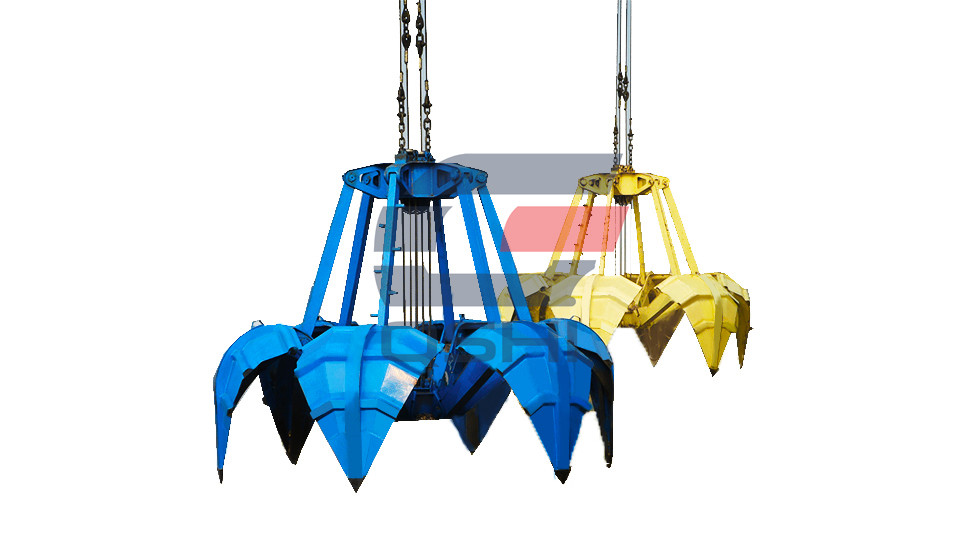

多瓣机械抓斗是一种能在各种恶劣环境下从事矿石、废钢、镍矿、生活垃圾、木片等散货装卸的有效工具。对一些鹅卵石比较多的河道,还可用于河道疏浚。抓斗结构简单,操作方便,能在各种状态下准确地完成启闭动作。抓斗采用三维虚拟设计,并采用ANSYS对抓斗主要零部件进行强度分析及校核,自重分配更加合理,使用寿命更长。抓斗适用于双卷筒起重机装卸散货,抓斗上配有起重链可以直接与起重机起升绳连接,钢丝绳头部连接形式可以根据起重机要求定制。多瓣抓斗用于抓取大块废钢或生活垃圾时,为方便齿尖的插入,一般斗瓣设计成半开式。


INQUIRY NOW 联系我们获取更多信息

我们能为您提供更多的选择方案

MIC banner-2



机械抓斗(多瓣/ 双瓣)简介:



多瓣机械抓斗是一种能在各种恶劣环境下从事矿石、废钢、镍矿、生活垃圾、木片等散货装卸的有效工具。对一些鹅卵石比较多的河道,还可用于河道疏浚。抓斗结构简单,操作方便,能在各种状态下准确地完成启闭动作。抓斗采用三维虚拟设计,并采用ANSYS对抓斗主要零部件进行强度分析及校核,自重分配更加合理,使用寿命更长。抓斗适用于双卷筒起重机装卸散货,抓斗上配有起重链可以直接与起重机起升绳连接,钢丝绳头部连接形式可以根据起重机要求定制。多瓣抓斗用于抓取大块废钢或生活垃圾时,为方便齿尖的插入,一般斗瓣设计成半开式。


总起重量   (t)

5.0

6.3

8.0

10.0

12.5

16.0

20.0

25.0

自重   (Kg)

3倍率

2640

3120

3820

4640

5740

7520

9360

11520

4倍率



2700

3190

3910

4760

5920

7760

9680

11860

5倍率



2760

3260

4000

4880

6100

8000

10000

12200

          (m3)

14

19

25

32

40

50

63

80



6

6

6

6

6

6

6

6

滑轮



直径

315

355

400

450

500

560

630

630


直径

16

18

20

22

24

26

28

32

长度

3倍率

99

105

117

128

136

150

167

174

4倍率

111

118

131

143

153

168

187

194

5倍率

123

130

145

158

170

185

206

215

行程

3倍率

3660

3750

4200

4530

4950

5190

5850

6210

4倍率

4880

5000

5600

6040

6600

6920

7800

8280

5倍率

6100

6250

7000

7550

8250

8650

9750

10350


双瓣机械抓斗是一种能在各种恶劣环境下从事黄砂、煤炭、矿粉、散化肥等散货装卸的有效工具。抓斗结构简单,启闭机构新颖,操作方便,能在各种状态下准确地完成启闭动作。抓斗采用三维虚拟设计,并采用ANSYS软件进行强度分析及校核,自重分配更加合理,使用寿命更长。抓斗适用于小型双卷筒起重机装卸各类散货,一般双索散货抓斗起重量不大于16t。抓斗上承梁上配有吊耳,可以与起重机的起升绳卸扣直接连接。


 total   SWL(t)

5.0

6.3

8.0

10.0

12.5

16.0

20.0

25.0

 (Kg)

3   ratio

2640

3120

3820

4640

5740

7520

9360

11520

4
  Ratio

2700

3190

3910

4760

5920

7760

9680

11860

5
  Ratio

2760

3260

4000

4880

6100

8000

10000

12200

    (m3) grab capacity

14

19

25

32

40

50

63

80

 no.   of grab peels

6

6

6

6

6

6

6

6


  Pulley

 diameter

315

355

400

450

500

560

630

630

 wire   rope

diameter

16

18

20

22

24

26

28

32

 length

3ratio

99

105

117

128

136

150

167

174

4ratio

111

118

131

143

153

168

187

194

5ratio

123

130

145

158

170

185

206

215

stroke

3ratio

3660

3750

4200

4530

4950

5190

5850

6210

4ratio

4880

5000

5600

6040

6600

6920

7800

8280

5ratio

6100

6250

7000

7550

8250

8650

9750

10350



dimension(mm)

A

2680

2860

3250

3480

3780

4060

4620

4750

B

2250

2420

2740

2930

3200

3440

3800

3990

C

2290

2460

2780

2910

3160

3380

3830

4020

D

3160

3380

3820

4060

4430

4660

5140

5480

E

160

180

600

800

1000

1100

1280

1280
